MAGIC ESCAPE STAIRS

사용방법 & 신호 시스템

MAGIC ESCAPE STAIRS는 차원이 다른 새로운 기술력으로 믿음직한 솔루션을 제시합니다.

평상시 발코니 안전난간으로 사용하다가 화재발생과 같은 긴급 대피 상황이 발생하였을 때 손쉽게 탈출할 수 있도록 제작된 신개념의 옥외형 피난계단입니다. 1방향의 피난경로를 안전하고 쉽게 “2방향 피난이 가능” 하도록 제작된 “안전난간 및 접이식 옥외피난계단 시스템” 입니다.

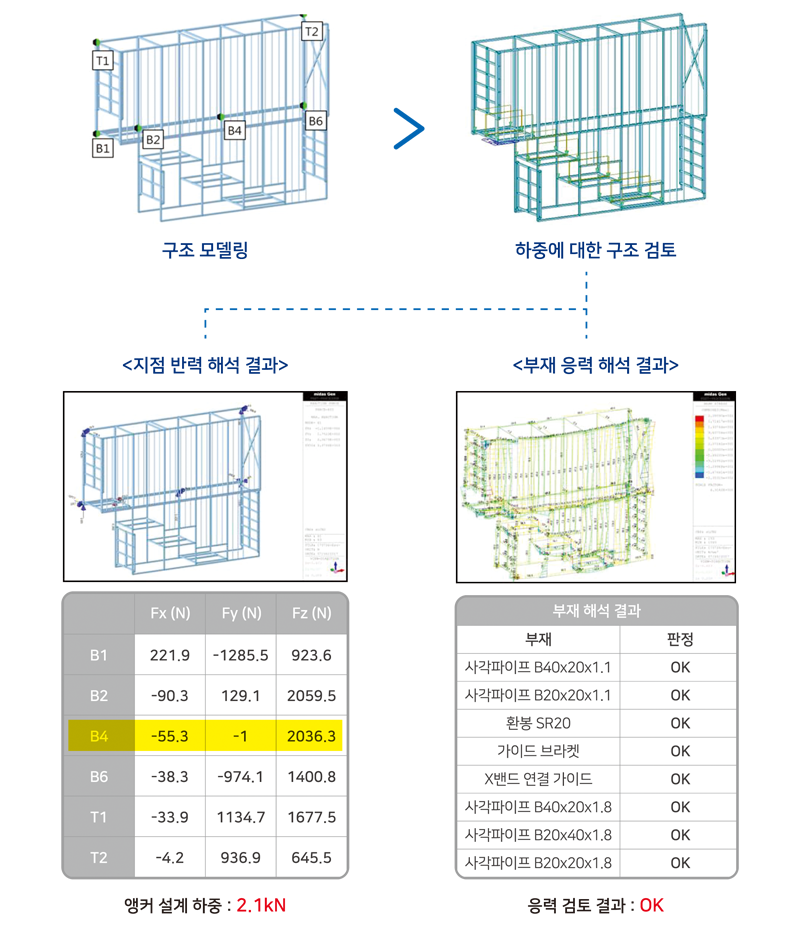

부재 구조해석을 통한 구조안전성 검토
앵커접합부 시험
> KBC 2016의 활하중을 고려하여 구조검토를 진행하였으며, 구조적으로 안전함을 확인

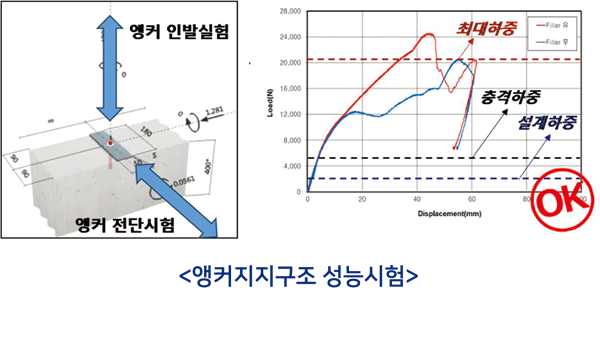

> 설계된 앵커접합부에 대하여 앵커의 인발시험, 전단시험, 휨성능시험 3가지를 수행

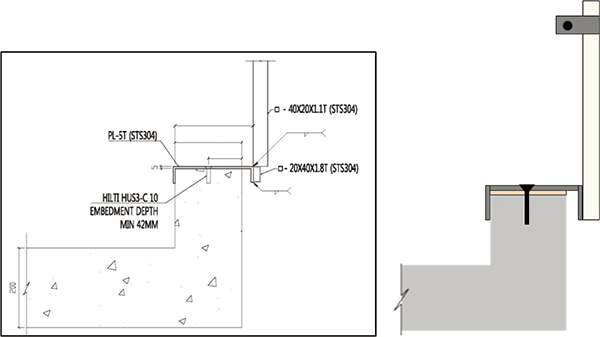

> 앵커 설치를 위해 발코니 난간턱에 천공을 한다.
> 접합 플레이트를 난간위에 올려놓는다.
> 접합플레이트에 인서트를 삽입하여 수평을 이룰 수 있도록 조정한다
> 아래 앵커를 설치한다.
> 위 앵커를 설치한다.

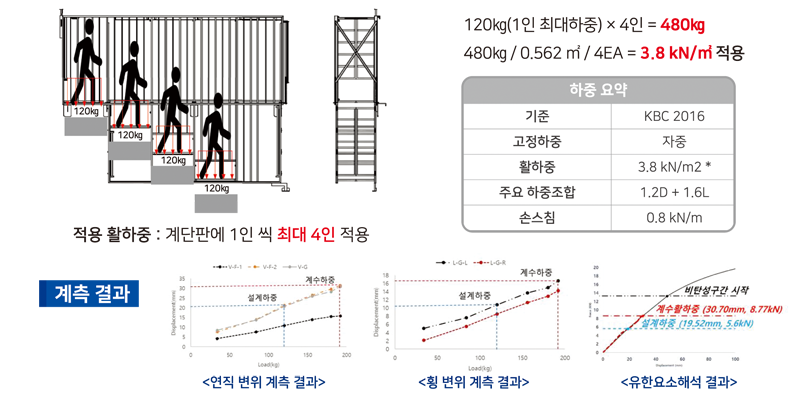

정적하중재하시험
> K연직방향 처짐, 횡변위, 응력 모두 선형적으로 증가하여 계수하중 범위 내 탄성적 거동을 확인.
> 유한요소해석 수행 결과, 계수하중에 대해 약 1.5배의 안전율을 가짐.

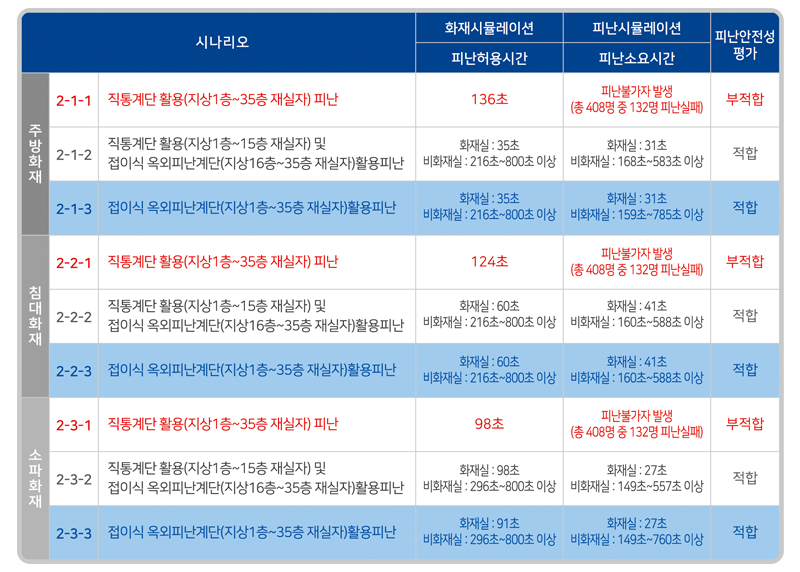

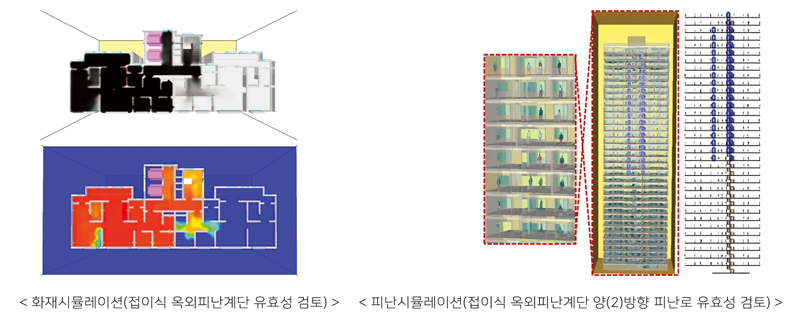

피난안전성평가 수행결과 분석 – 고층부

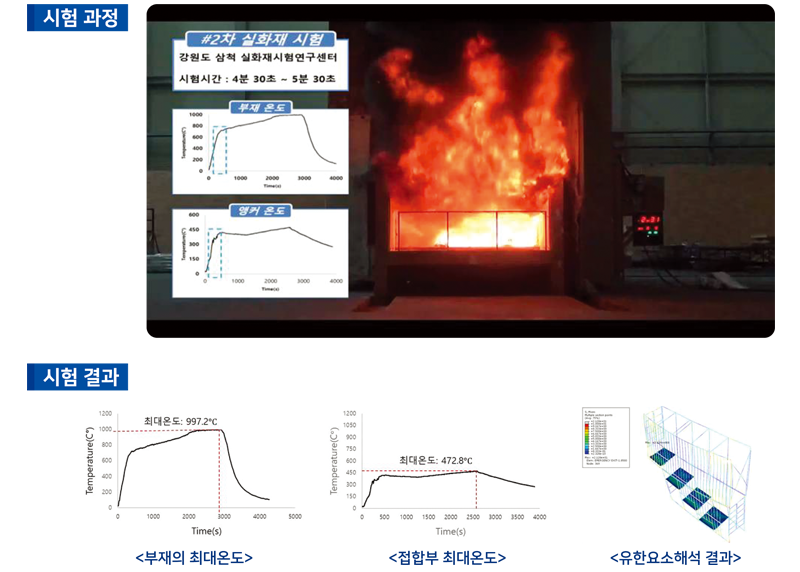

실화재 시험
> 부재 : 모든 부재를 측정된 최대온도로 가정하여 유한요소해석 수행 결과 파괴가 발생하지 않음
> 접합부 : 측정된 최대온도에서 힐티 앵커와 앵커 플레이트 모두 설계강도 이상의 강도를 가짐
원상복구 및 시험

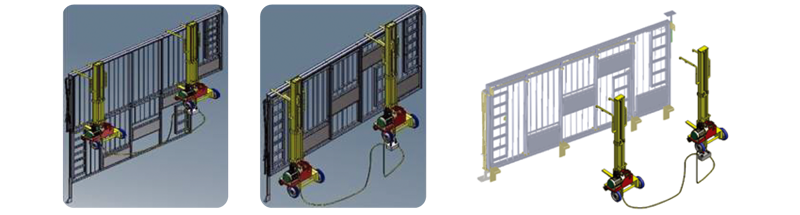

시설물을 다시 접는 기계에 대해 도면 및 복원장비의 개발이 완료되어 수십차례의 시험을 완료함.
> 2017. 6. 23. 신기술현장심사에서 접는 과정의 확인 및 장비에 대한 점검이 마무리 되었음.

(한국산업진흥기술협회 신기술인증 수여식. 2017. 8.24)
